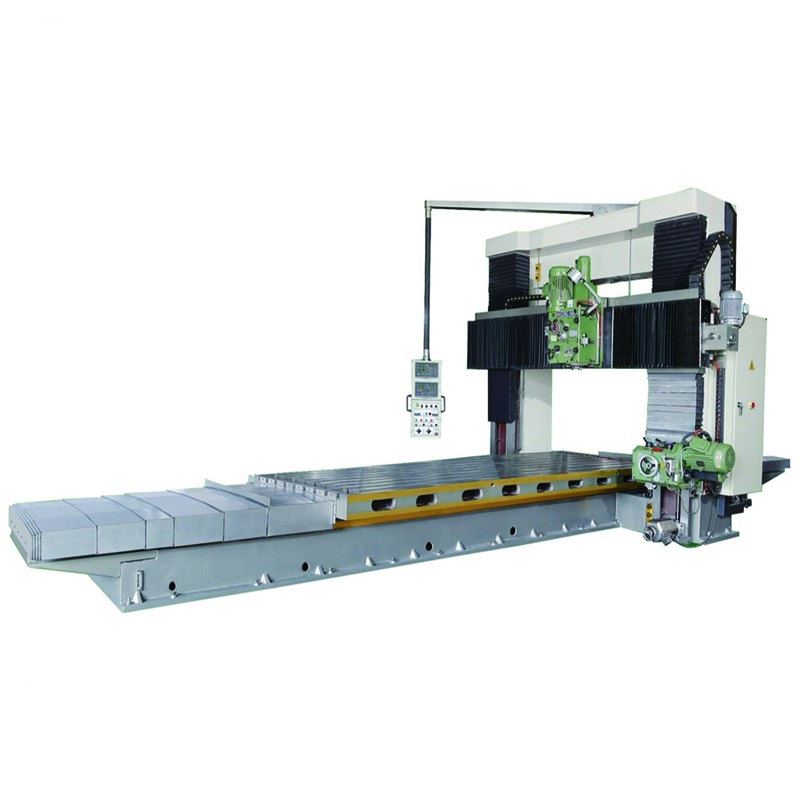

X20系列龍門銑床

聯系熱線 13181265855

龍門銑床簡稱龍門銑，是具有門式框架和臥式長床身的銑床。龍門銑床上可以用多把銑刀同時加工表面，加工精度和生產效率都比較高，適用于在成批和大量生產中加工大型工件的平面和斜面。數控龍門銑床還可加工空間曲面和一些特型零件。

X20系列龍門銑床主要技術參數(基型配置)
頂目		單位	X2008			X2010			X2012		X2014			X2016			2018		2020
工作臺尺寸	長	mm	2000	2500	3000	2500	3000	4000	3000	4000	3000	4000	6000	4000	6000	8000	6000	8000	8000	10000
	寬	mm	800			1000			1250		1600			2000			2500		3000
龍門寬度		mm	1200			1400			1600		2000			2550			3000		3500
主軸端離工作臺更大距離		mm	800			1000			1000		1600			1600			1800		2000
基型更大加工尺寸	長	mm	2000	2500	3000	2500	3000	4000	3000	4000	3000	4000	6000	4000	6000	8000	6000	8000	8000	10000
	上寬/側寬	mm	1150/1050			1350/1250			1550/1450		1950/1850			2500/2250			2950/2700		3450/3200
	高	mm	650			850			850		1450			1450			1650		1850
工作臺行程		mm	2200	2700	3200	2700	3200	4200	3250	4250	3350	4350	6350	4350	6350	8350	6350	8350	8350	10350
橫梁上下行程		mm	650			850			850		1400			1400			1600		1800
立銑頭橫向行程		mm	1250			1500			1700		2100			2600			3100		3600
側銑頭上下行程		mm	650			850			850		1400			1400			1600		1800
基型立銑個數			1			1			1		1			1			1		1
基型側銑頭個數			0（或1）			1			1		1			1或2（6000及以上）			2		2
立銑頭電機功率		Kw	7.5			7.5			7.5或11		17/12（雙速）			17/12（雙速）			20/15（雙速）		24/18.5（雙速）
側銑頭電機功率		Kw	7.5			7.5			7.5或11		17/12（雙速）			17/12（雙速）			20/15（雙速）		24/18.5（雙速）
工作臺走刀電機功率(快/慢)		Kw	3/1.5					4/1.5	4/1.5		7.5/3		11/4.0		15/7.5	22	22	30	30	37
橫梁升降電機功率		Kw	3								5.5			7.5			11		15
主軸套筒直徑		mm	Ф180								Ф225								Ф260
主軸前端更大直徑		mm	Ф128.57								Ф200								Ф221.44
主軸套筒行程		mm	100								200								200或300
主軸錐孔			NO50(7:24、Ф69.85)								NO50(7:24、Ф69.85)								NO50(7:24)
主軸轉速		rpm	79～454(6級)								40～654（12級）								40～654（12級）
工作臺速度		mm/min	3000(快)/30～500變頻無級								3000(快)/30～300變頻無級					20～3000伺服無級
銑頭橫向進給速度		mm/min	50～1000變頻無級								50～1000變頻無級					50～1000伺服無級
側銑頭升降速度		mm/min	30～500變頻無級								30～500變頻無級					30～500伺服無級
推薦刀盤直徑		mm	Ф160			Ф160			Ф160或200		Ф315					Ф315			Ф400
機床外型尺寸	長	mm	6300	7300	8300	7300	8300	10300	8300	10300	9000	11000	15000	11000	15000	19000	15000	19000	19000	23000
	寬	mm	2450	2450	2450	2960	2960	2960	3160	3160	4100	4100	4100	4600	4600	4600	5100	5100	5750	5750
	高	mm	2790	2790	2790	2890	2890	2890	2890	2890	3900	3900	3900	3900	3900	3900	4200	4200	4450	4450
可載重量		T	3	4	5	5	6	9	8	10	10	12	18	16	24	32	30	40	48	60
機床重量(約)		T	12.5	14	16.5	16	18	22	19	24	27	33	43	44	58	72	73	88	103	120
備注:以上基型參數,可按以下規格調整:1.銑頭個數可根據需求增加或減少; 2.工作臺長度可按每1000增減; 3.主軸端面離工作臺高度可按需要選取800、1000、1250、1600、1800、2000、2500; 4.龍門寬度可按需要選取1200、1400、1600、2000、2550、3000、3500; 5.銑頭參數可按需求選配大小; 6.可配帶滑枕行程300或500或800的鏜銑頭或銑頭回轉功能；7.可按用戶要求將表中型號調整為滿足客戶需求的重型、輕型或按專用規格設計; 8.表中重量為4頭重量；9.由于技術改進，實際參數與表中可能有出入。
